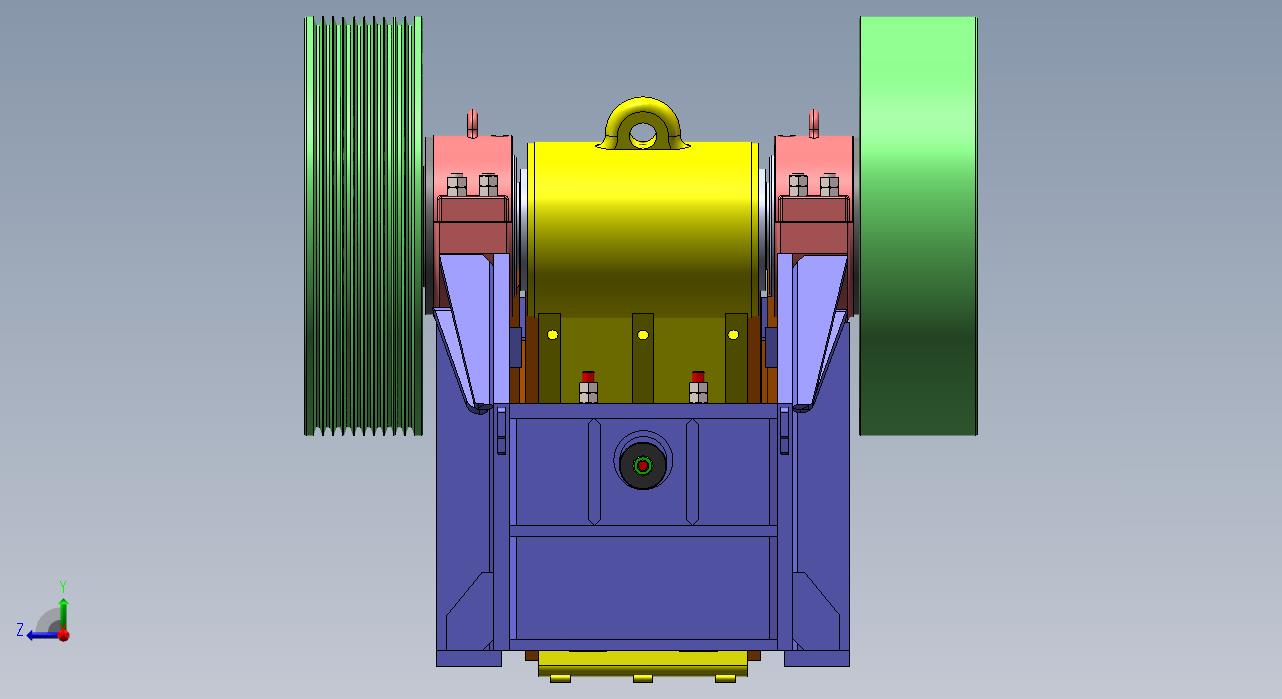

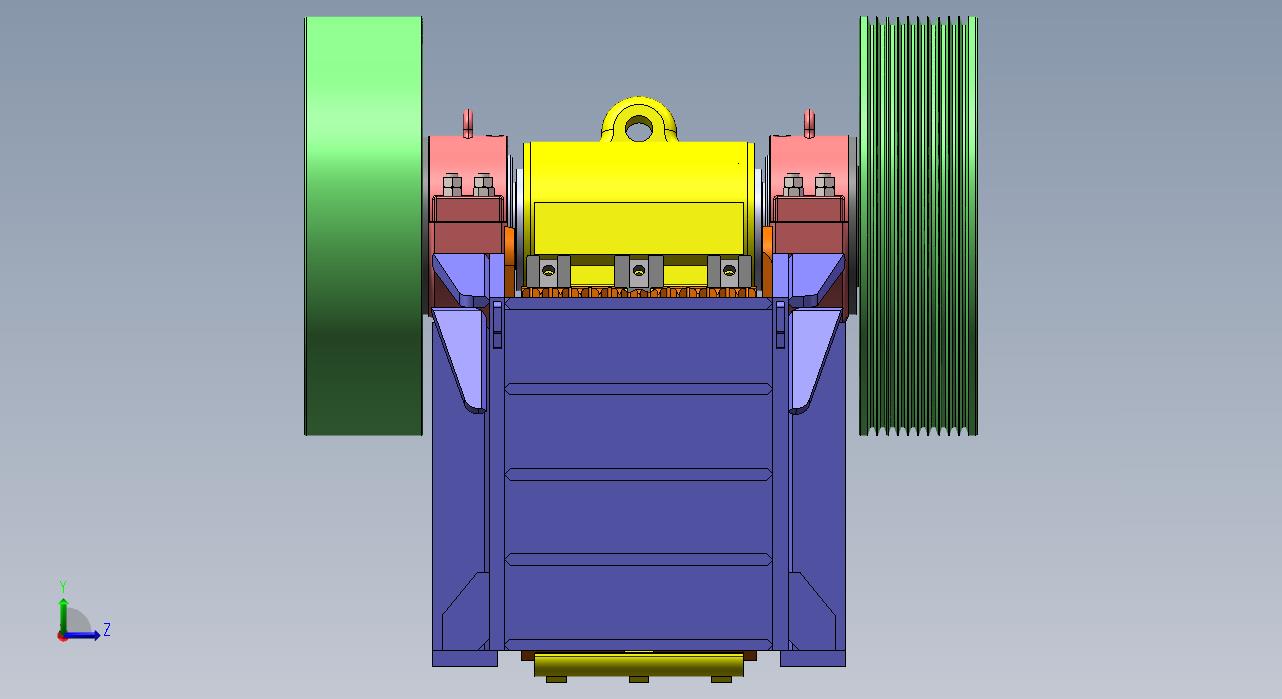

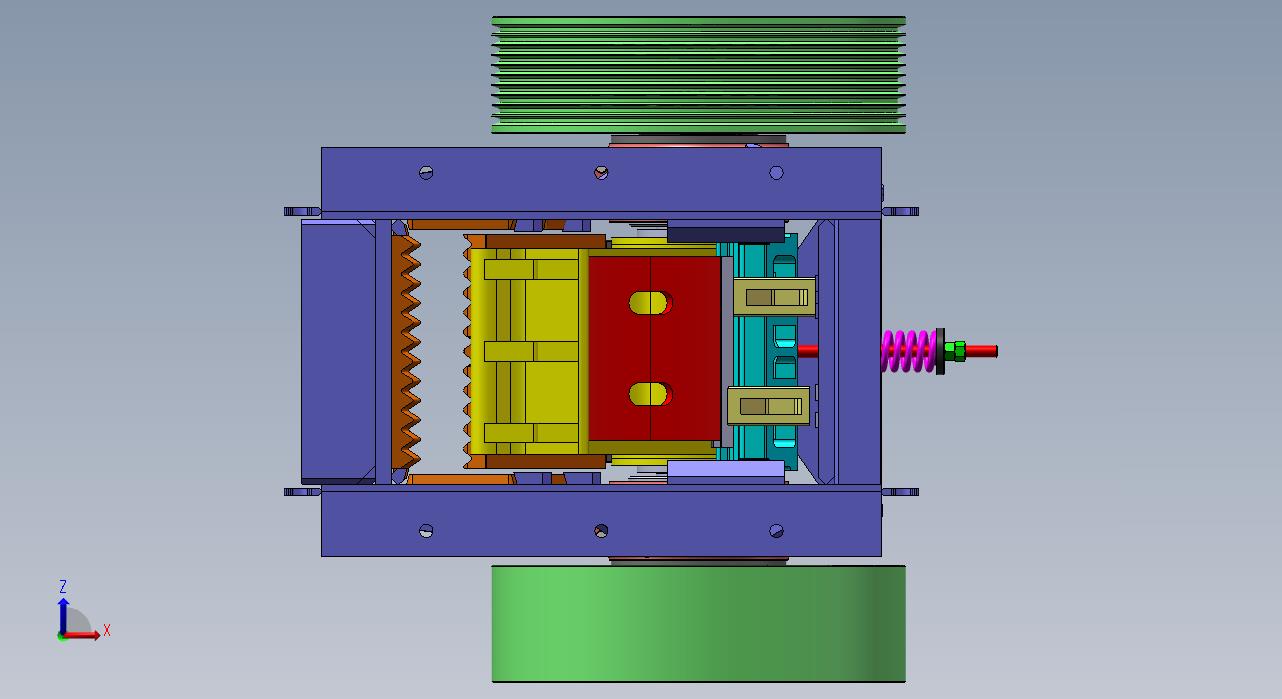

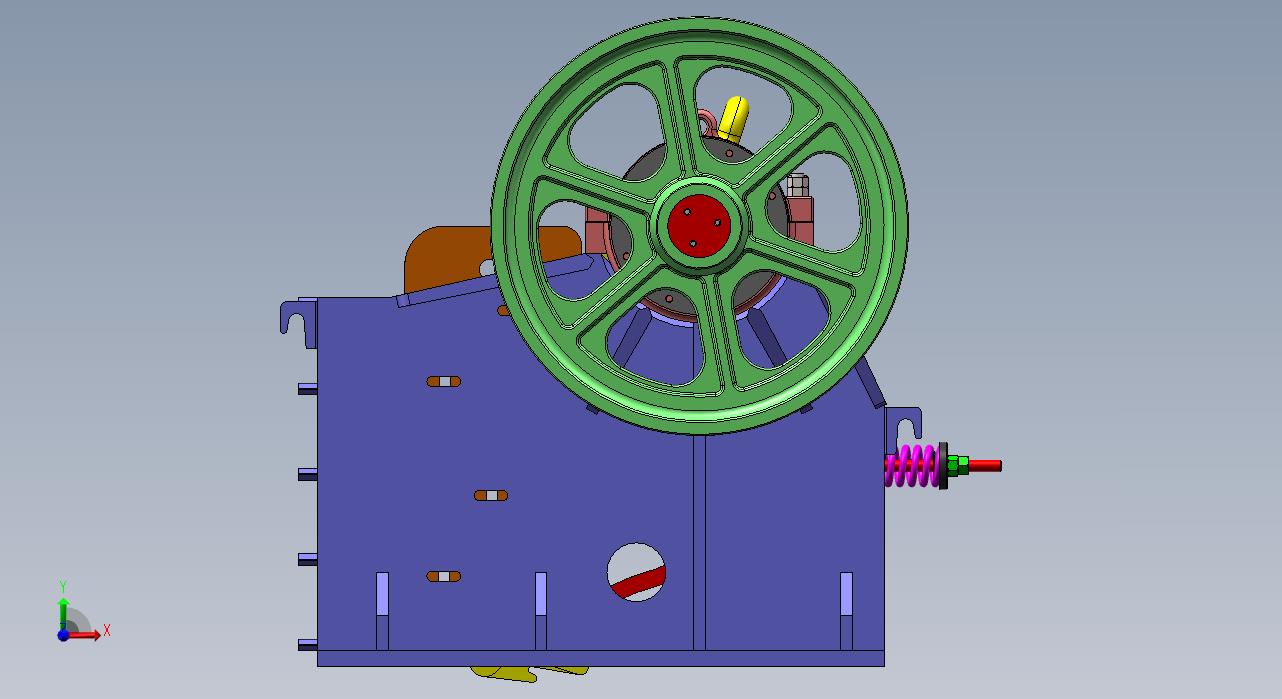

PE400X600颚式破碎机

相关模型

图纸参数
  • 图纸格式:
    sldasm,sldprt
  • 软件版本:  SolidWorks 2020
  • 大小: 13.69 MB
  • 上传时间: 2025-09-17 07:32:02
  • 所需积分: 15 初程币
  • 是否可编辑: 可修改，包括参数
  • 行业分类: 工程机械/建筑机械
图纸描述
PE400×600 颚式破碎机是矿山、建筑等领域初级破碎的主力设备，以 “进料口尺寸 400mm×600mm” 为核心标识，适配石灰石、花岗岩等多种硬质物料破碎。 设备采用曲动挤压破碎原理，由电动机驱动皮带轮带动偏心轴旋转，使动颚按预定轨迹往复运动：上升时推动动颚板贴近定颚板，通过挤压、搓碾破碎物料；下行时动颚板复位，成品从排料口排出，实现连续生产。 核心结构包括刚性机架、高锰钢颚板、偏心轴、肘板等部件：机架承受破碎反力，颚板为可更换工作件，肘板兼具传动与保险功能。排料口可通过楔块式调节装置控制，适配不同粒径需求。 其处理能力达 16-60t/h，进料粒度≤340mm，广泛应用于石料生产线、建筑垃圾回收等场景。设备采用集中循环润滑系统，保障关键部件运转稳定，兼具高效破碎与耐用性。
